Red de captura en planta

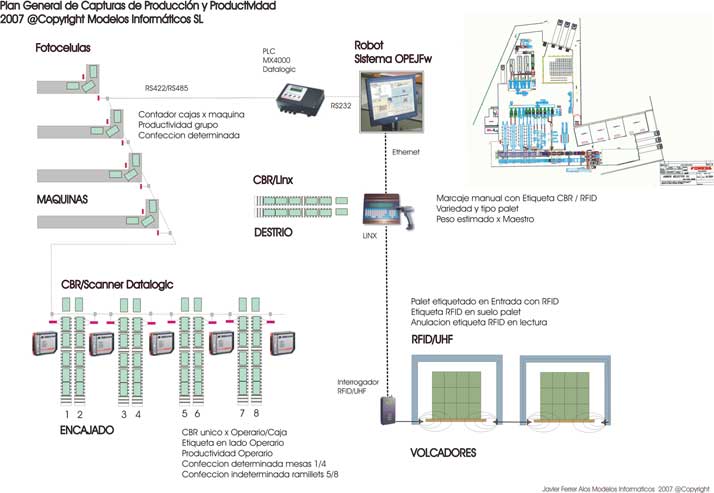

La red de captura de los costes operacionales en tiempo real de los operarios se construye con terminales Linx con comunicación estándar, bien a traves de RS-485 o Ethernet si el cliente ya tiene desplegado ese tipo de topología en la planta.

Para las capturas de productividad en tiempo real de la producción "firmada" de operarios, se teje una red de escaneo automático en línea para todas las líneas de salida del encajado. La red se monta con escáner industrial desatendido DS2100 de Datalogic y con el concentrador MX4000 (también de Datalogic).

La captura de la producción en tiempo real de las máquinas de bolsas y mallas se realiza con señalización fotoeléctrica, instalando una fotocélula en cada máquina.

La entradas de los palets en los volcadores, captura crucial para un correcto sistema de trazabilidad, se realiza con un sistema de lectura automática por radiofrecuencia (RFID / UHF). Se instala un interrogador RFID por cada dos volcadores con cuatro antenas. Esto facilita en extremo la captura del dato de entrada de trazabilidad depender del personal de carretillas.

Las salidas no estándar de la producción de destrío se realiza a través del terminal Linx con marcaje del responsable del destrío una vez se completa un palet completo o semicompleto de una variedad destriada.

Red de terminales Linx y otros dispositivos

Un número adecuado de terminales de captura en planta, suele ser una referencia 2 por cada 50 Operarios, aunque dependiendo de las distancias de los cambios operacionales, las Líneas etc., puede ser recomendable instalar más que esa proporción.
Topología para RS-485 o Ethernet, según el tipo de cableado existente en el almacén o una mezcla de ambos para instalaciones complejas. Mas de 20 terminales. Una pistola láser CCD por terminal.

• Terminales fáciles de instalar y mantener.
• Batería interna de respaldo para:
  • archivos.
  • datos recolectados.
  • programa de aplicación.
• Administración local o remota de la red.
• Recuperación y tolerancia a fallos.
• Tipos de entradas:
  • Lector interno de ranura para:
    • Código de barras.
    • Banda magnética.
  • Lápiz óptico / escáner.
  • Teclado.
  • Puertos serie RS-232.
  • Líneas sensoras digitales.
  • Radio frecuencia.
  • ..

Terminales Linx V y VII

Los terminales Linx V son ideales para el trabajo con redes Ethernet (TCP/IP e IPX); están diseñadas para aplicaciones avanzadas y control de datos. Interfaces 10 Base T, 10 Base 2 o AUI. Opciones de Relay y detección de eventos.

• Sistema Operativo LINX OS multitarea 64K
• Lenguaje de programación LinxBasic
• Memoria estándar 128K bytes expandible a 768K bytes
• Batería de respaldo para datos y programas
• Lector de código de barras integrado o externo (opcional)
• Lector integrado de banda magnética (opcional)
• Puerto para lector óptico o lector laser (opcional)
• 2 puertos RS-232
• 6 líneas sensoras (entradas digitales) tipo Switch (Linx V)
• 6 líneas de control (salidas digitales) (Linx V)
• Tipo Relay 5V DC, TTL 20mA máx
• Teclado de 20, 24 o 63 teclas de uso rudo, sellado y fácil al tacto
• Pantalla LCD de 2 líneas x 16 caracteres o de 2 líneas x 40 caracteres
• 2 leds indicadores de aceptar o rechazar
• Comunicación Ethernet compatible con TCP/IP
• Comunicación Ethernet compatible con IPX
• Operaciones independientes del computador principal
• Registros formateados por el usuario
• Plataforma del driver basada en .NET (Linx VII)

Dispositivos de lectura

Pistolas láser

Los dispositivos de lectura de códigos de barras (CBR) son pistolas láser o escáneres industriales desatendidos.

La pistola de lectura Symbol LS-2208 ofrece un rendimiento inmejorable para todas las necesidades de lectura intensiva de códigos de barras. La pistola de lectura Symbol LS-3408 ofrece igualmente rendimientos muy altos y son más adecuadas para entornos industriales con atmósferas extremas (pe. en humedad) ya que cuenta con la protección IP-65.

Ya sea en una zona de montaje, almacén, centros de distribución, plantas de fabricación o comercio minorista, las pistolas LS-2208 y LS-3408 FZ le ofrece lo mejor en lectores de su clase, excelente confiabilidad y diseño ergonómico que favorecen la producción en el ámbito del trabajo diario.

Escáners de proximidad

El Pollux es un escáner innovador y está optimizado para instalaciones en vertical. Combina un rendimiento excepcional y una enorme flexibilidad de instalación. El Pollux es además, famoso por su incomparable nivel de calidad. Un escáner de Scantech no sale de fábrica sin haber sido sometido a tres distintas pruebas de calidad, por lo que los escáneres ID de Scantech son sinónimo de garantía de durabilidad. Otra gran ventaja es la compatibilidad con EAS. El Pollux tiene el mayor campo de desactivación de todos los escáners verticales del mercado. siendo uno de los escáners más planos disponibles en este momento, lo que facilita todavía más su instalación.

Escáners industriales desatendidos, DS2100 de Datalogic

El escáner industrial DS2100A ha sido desarrollado para responder a los requerimientos reales del mercado y el resultado excepcional es un lector industrial compacto, rentable y fácil de utilizar.

El excelente rendimiento de lectura del DS2100A ha sido mejorado con la adopción de ACB™ Advanced Code Builder, un nuevo software propietario Datalogic capaz de decodificar códigos parcialmente dañados o normalmente no legibles debido ángulos de inclinación excesivos. La instalación del escáner es muy sencilla y versátil gracias a su tamaño compacto y la posibilidad de elegir entre varias posiciones de la ventana de lectura, directa o de 90º. Además, un nuevo diseño electrónico permite efectuar la lectura en presencia de ángulos oblicuos que normalmente impedirían la lectura, garantizando un rango de lectura completo con una inclinación de 45º.

Concentrador industrial, MX400 de Datalogic

El concentrador de datos MX4000, ofrece alto desempeño en comunicación, excelente conectividad, y avanzadas herramientas de software para control de redes de colección de datos. El MX4000 ha sido diseñado para colección de datos a alta velocidad en redes de lectores Datalogic. A través del MX4000, una estación de lectura simple o múltiple puede ser realizada de forma simple.

Si hay mas de un escaner de línea hará falta un concentrador o PLC para unirlos al PC. Si solo hay uno será suficiente con un PC en red o un terminal Linx (usando su puerto COM como receptor de las lecturas CBR del / los escaner / s).

Sistemas de radiofrecuencia RFID / UHF

RFID (Radio Frequency IDentification, Identificación por radiofrecuencia) es un sistema de almacenamiento y recuperación de datos remoto que usa dispositivos denominados etiquetas, transpondedores o tags.

Las etiquetas RFID se ven como una alternativa que reemplazará a los códigos de barras, puesto que tiene un número de ventajas importantes sobre la arcaica tecnología de código de barras. Quizás no logren sustituir en su totalidad a los códigos de barras, debidos en parte a su coste relativamente más alto. Para algunos artículos con un coste más bajo la capacidad de cada etiqueta de ser única se puede considerar exagerado, aunque tendría algunas ventajas tales como una mayor facilidad para llevar a cabo inventarios.
